AAG kopulový světlík pro odvětrání únikových cest – CHÚC
- poptávky prosím zasílejte na kancelar@allux.cz (nezapomeňte dát do přílohy všechny podklady – PBŘ , …. )
| Vlastnost | Hodnota |
|---|---|
| Reakce na oheň | Třída |
| Součinitel prostupu tepla – výplň | Ut |
| Součinitel prostupu tepla – světlík bez manžety | Ur |
| Součinitel prostupu tepla – světlík s manžetou | Urc |
| Zatížení působící nahoru | UL |
| Zatížení působící dolů | DL |
| Vlastnost | Hodnota |
|---|---|
| Odolnost proti kyvadlovému nárazu | 1B1 |
| Propustnost vzduchu | AP |
| Vzduchová neprůzvučnost | Rw |
| Vodotěsnost | vyhovuje |
| Náraz tvrdým tělesem | vyhovuje |
| Radiační vlastnosti | tD65 /g |
Varianty zasklení – CHÚC
1) Zasklení CHÚC kopulové s reakcí na oheň, PET-G 2 – 5 vrstvé
reakce na oheň dle ČSN EN 13 501-1
horní vrstva – PET-G kopule, čirá
spodní vrstvy – PET-G kopule, čirá
hliníkový AAG rám s přerušeným tepelným mostem
Reakce na oheň:
rám = A1, PET-G kopule = B-s2, d0 (EN 13 501-1)
Součinitel prostupu tepla Ut/Ur/Urc (W/m2K):
PET-G/2 = 2,7/2,4/1,7 (2) W/m2K
PET-G/3 = 1,8/1,8/1,4 (1,7) W/m2K
PET-G/4 = 1,3/1,5/1,3 (1,5) W/m2K
PET-G/5 = 1,1/1,4/1,2 (1,4) W/m2K
Radiační vlastnosti (tD65/g):
dvouvrstvá = 77%/0,74, třívrstvá = 68%/0,64, čtyřvrstvá = 60%/0,55, pětivrstvá = 53%/0,47
UL = 3000, DL = 2500, SB = 1200, AP 6, Rw = 26 dB (PET-G/4)
Technické informace
- Technický list č. 1 – otevřená poloha ( zasklení + FeZn manžeta šikmá )
- Technický list č. 2 ( zasklení + FeZn manžeta šikmá i kolmá)
- Roměrová řada zasklení (lze vybrat dále manžetu kolmou nebo šikmou-FeZn)

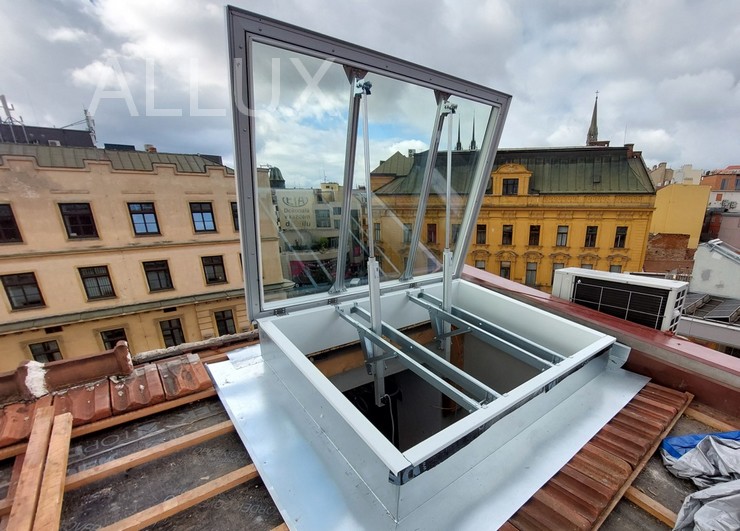

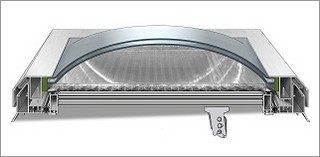

2) Zasklení CHÚC kopulové s reakcí na oheň, PET-G/PC deska
reakce na oheň dle ČSN EN 13 501-1
horní vrstva – dvouvrstvá PET-G kopule, čirá
spodní vrstva – PC deska tl. 25 mm, čirá nebo opál
hliníkový AAG rám s přerušeným tepelným mostem
Reakce na oheň:
rám = A1, PET-G kopule = B-s2, d0 (EN 13 501-1), PC = B-s1, d0 (EN 13 501-1)
Součinitel prostupu tepla Ut/Ur/Urc (W/m2K):
PET-G/2+PC = 0,87/1,2/1,1 (1,3) W/m2K
Radiační vlastnosti (tD65/g):
PC tl.25 mm, čirá = 38%/0,36, opál = 31%/0,31
UL = 3000, DL = 2500, SB = 1200, AP 4, Rw = 30 dB
Technické informace
- Technický list č. 1 – otevřená poloha ( zasklení + FeZn manžeta šikmá)
- Technický list č. 2 ( zasklení + FeZn manžeta šikmá i kolmá)
- Roměrová řada zasklení (lze vybrat dále manžetu kolmou nebo šikmou-FeZn)

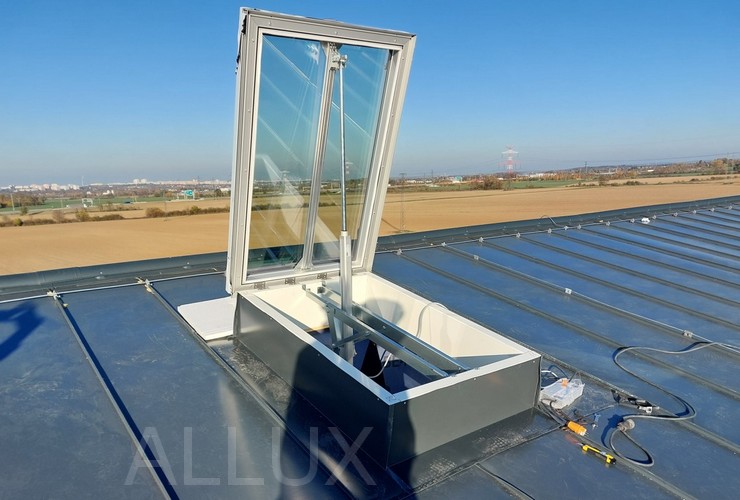

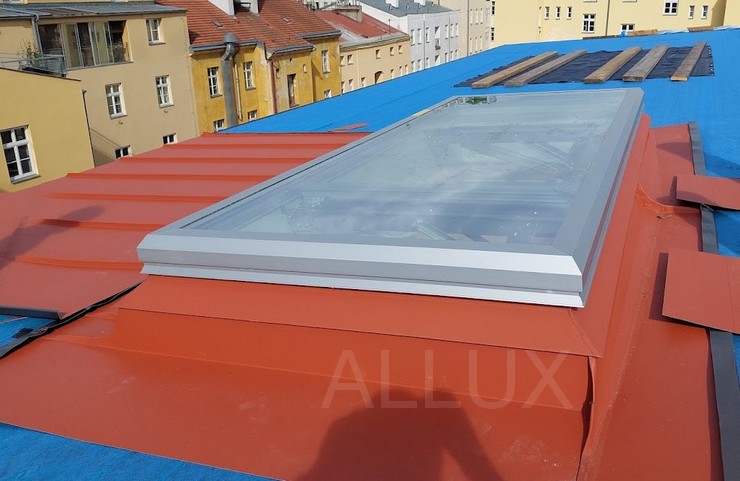

3) Zasklení CHÚC ploché s reakcí na oheň, izolační bezpečnostní sklo
horní vrstva – izolační bezpečnostní sklo Iplus Advenced 6-16-
VSG 44.2,1.0 – vrchní kalené pro odolnost proti rozbití – spodní lepené bezpečnostní sklo
volitelná ochrana proti zašpinění – přesklívací kopule, lze volit materiál PMMA, PET-G nebo HEAT STOP
hliníkový AAG rám s přerušeným tepelným mostem
Reakce na oheň:
rám = A1, sklo = A1
Součinitel prostupu tepla Ut/Ur/Urc (W/m2K): 1,0/1,4/1,2(1,5) W/m2.K
Radiační vlastnosti (tD65/g) = 75%/0,55
UL = 3000, DL = 2500, 1B1, AP 4, Rw = NPD
Technické informace
- Technický list č. 1 ( zasklení + FeZn manžeta )
- Roměrová řada zasklení (lze vybrat dále manžetu kolmou nebo šikmou-FeZn)

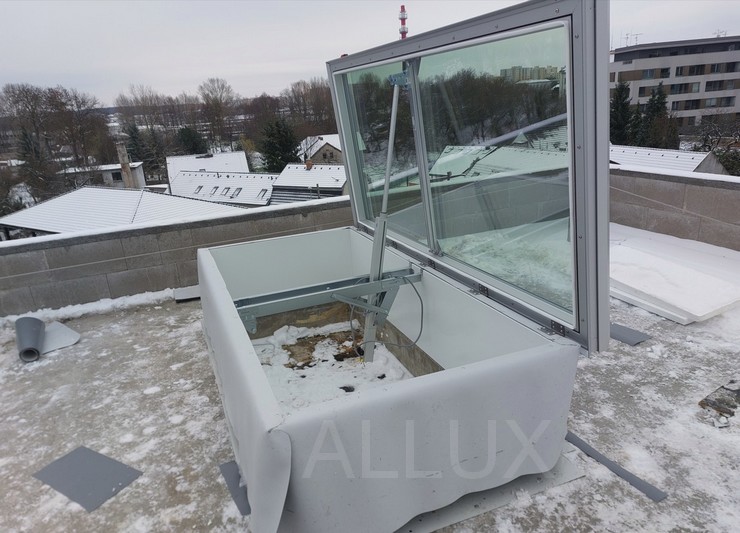

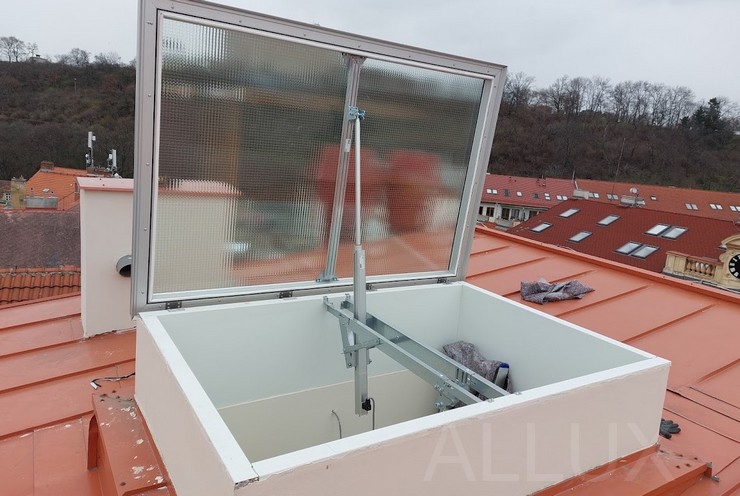

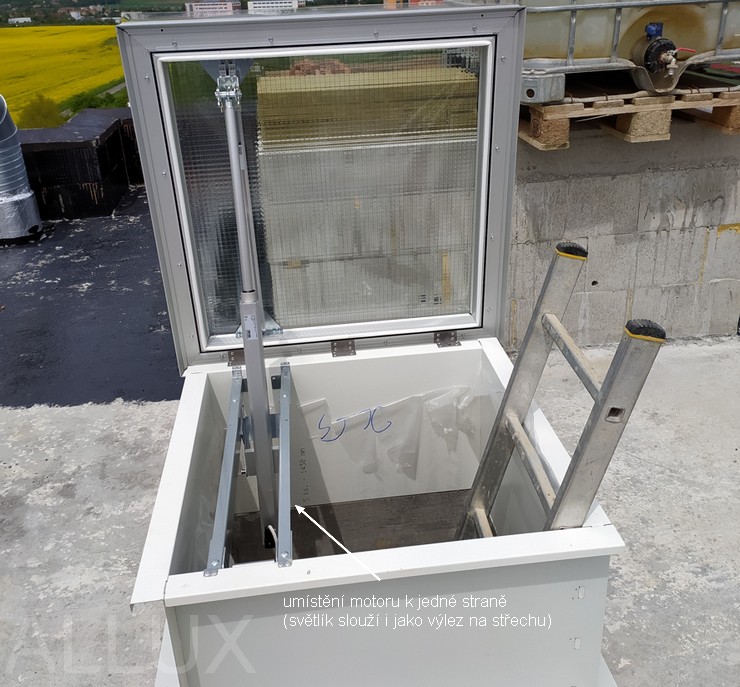

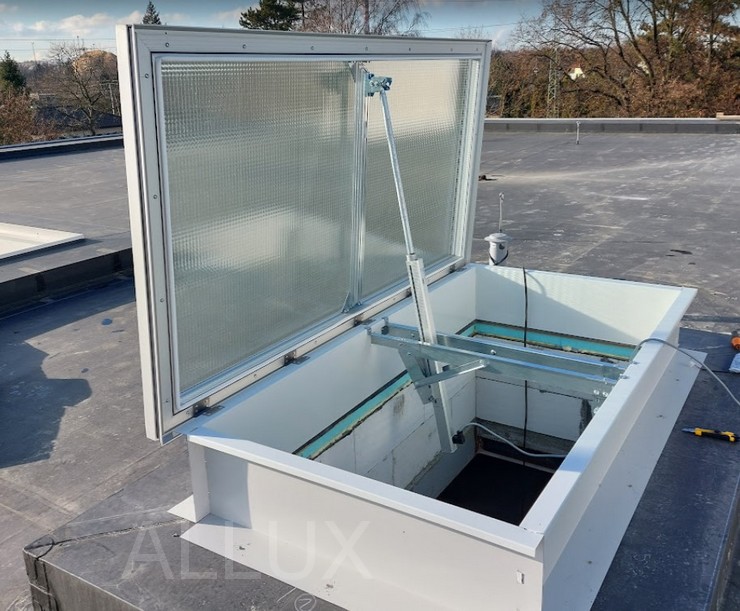

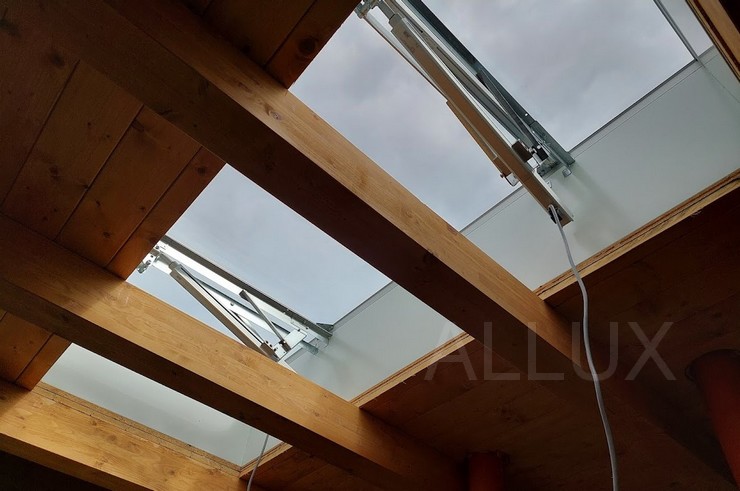

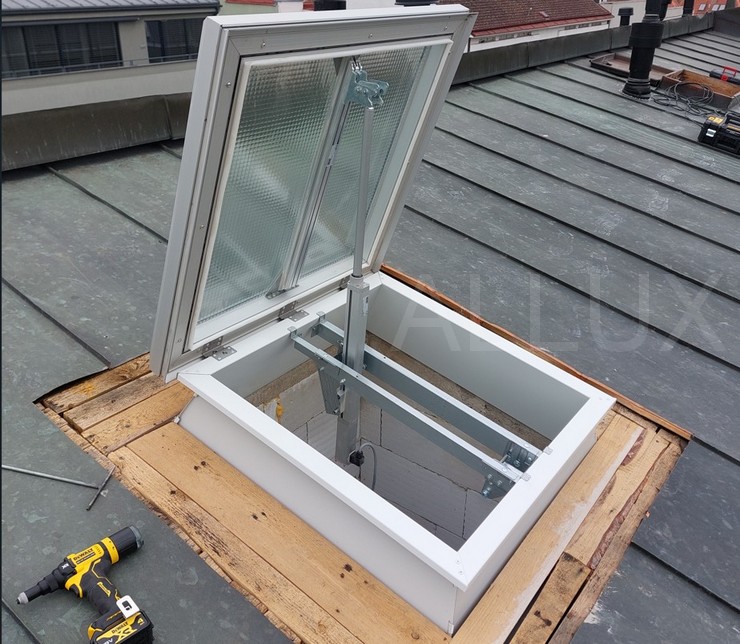

4) Zasklení ploché s ochranou proti odkapávání drátosklem, izolační bezpečnostní sklo
horní vrstva – izolační bezpečnostní sklo, vrchní kalené sklo pro odolnost proti rozbití, spodní drátosklo
(označení se sklem tl. 6mm – iplus 1.1.6-16-6, označení se sklem tl. 8mm – iplus 1.1.8-16-6)
volitelná ochrana proti zašpinění – přesklívací kopule, lze volit materiál PMMA, PET-G nebo HEAT STOP (doporučujeme pro aplikace s uložením světlíku do sklonu 5 st.)
hliníkový AAG rám s přerušeným tepelným mostem
Reakce na oheň:
s ocelovým podstavcem = Třída A1, s PVC podstavcem = Třída E
Součinitel prostupu tepla Ut/Ur/Urc (W/m2K): 1,0/1,4/1,2(1,5) W/m2.K
Radiační vlastnosti (tD65/g) = 67%/0,46
UL = 3000, DL = 2500, 1B1, AP 4, Rw = NPD
Technické informace
- Technický list č. 1 ( zasklení + FeZn manžeta )
- Roměrová řada zasklení (lze vybrat dále manžetu kolmou nebo šikmou-FeZn)
5) Neprůhledné požární ploché zasklení, Al-nehořlavá izolace-Al
reakce na oheň dle ČSN EN 13 501-1
horní a spodní vrstva – Al plech tl. 1mm
vnitřní nehořlavá tepelná izolace CONLIT tl. 40 mm
hliníkový AAG rám s přerušeným tepelným mostem
Reakce na oheň:
s ocelovým podstavcem = Třída A1, s PVC podstavcem = Třída E
Součinitel prostupu tepla Ut/Ur/Urc (W/m2K): 0,87/1,4/1,2(1,5) W/m2.K
UL = 3000, DL = 2500, 1B1, AP 4, Rw = NPD
Technické informace
- Technický list č. 1 ( zasklení + FeZn manžeta )
Manžety (podstavce) pro světlíky do CHÚC
Upozornění:
- pro CHÚC (AAG světlíky) lze použít manžetu výšky min. 30 cm
- lze použít pouze ocelové manžety (nikoliv manžety PVC s Fe oplechováním)
Manžety ocelové, bílé, lakované
- použití – pro požární aplikace
- VÍCE INFORMACÍ
- VÍCE INFORMACÍ – požární světlíky AAG (zpět do sekce)
