Staré typy motorů – pohony LC, řetězové pohony L35, centrály MCU a WRS a čidla D+V, žaluzie
- lineární pohon LC – popis
- lineární pohon LC – schéma_zapojení
- lineární pohon LC – schéma_montáže

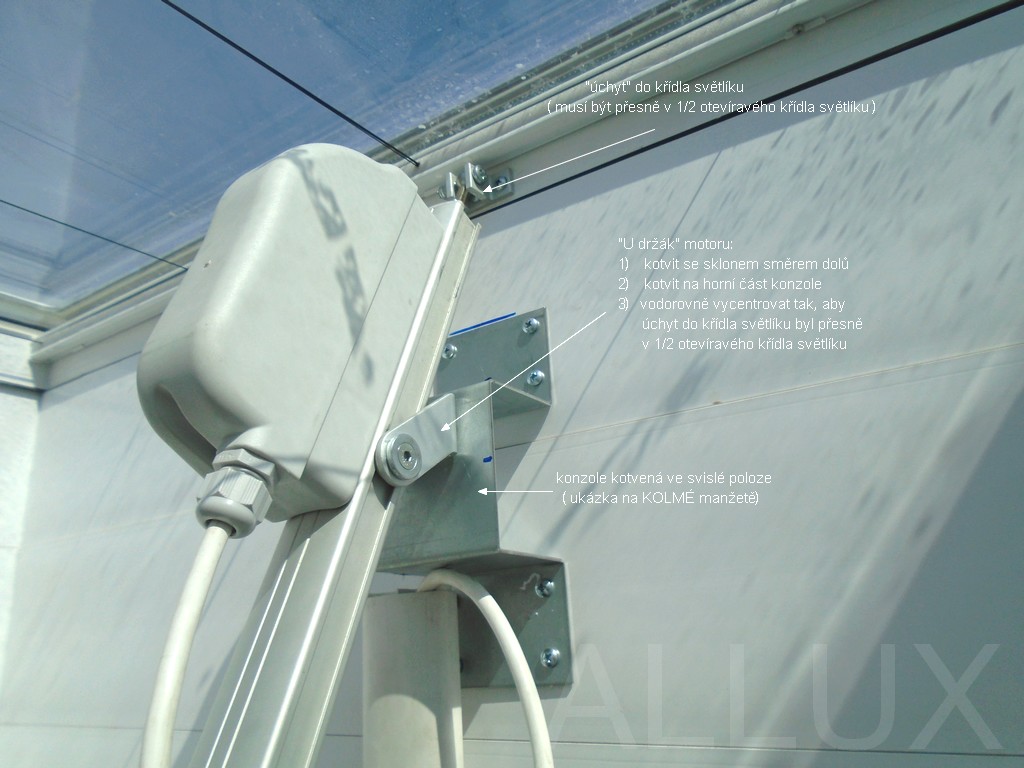

- lineární pohon LC – montáž na konzoli dodávanou samostatně
——————————————————————————-
- řetězový pohon LIWIN L35 – schéma zapojení
- řetězový pohon LIWIN L35 – montážní návod – všeobecný
- řetězový pohon LIWIN L35 – montážní návod – do světlíku ALLUX Thermo
- řetězový pohon LIWIN L35 – schéma zapojení – tandemové provedení
- synchronizační jednotka (pro tandemové provedení – 2 ks pohonů na 1 ks světlíku)
——————————————————————————-
Větrací centrály:
- Schéma zapojení – centrála + čidlo větru a deště PAN ( počet větracích okruhů – dle požadavku )
- Schéma zapojení – centrála + čidlo větru a deště WRS 2b
- Schéma zapojení – centrála + čidlo větru a deště WRS 2a ( počet větracích okruhů – 4 ) – původní centrála
Větrací centrály – Comunello:
- ústředna MCU (centrála) – montážní a provozní návod
- čidlo větru – montážní a provozní návod
- čidlo deště – montážní a provozní návod
Stínící žaluzie:
——————————————————————–
- žaluzie – návod k montáži (mechanické upevnění žaluzie)
Ruční ovládání žaluzie:
- žaluzie – ruční otvírání
- V případě, kdy je světlík ve výšce, kam je možno dosáhnout ručně použije se pouze madlo, které je namontováno přímo na žaluzii. V případě světlíku ve větší výšce se použije ovládací táhlo 1250–2500 mm, jehož délka se vypočte přibližně: výška od podlahy k žaluzii mínus 1,5 m.
Doporučení: ruční ovládání použijte do výšky cca 3 m (táhlo 1,5 m), pro žaluzie ve větší výšce doporučujeme pro snadnější ovládání elektrickou variantu.
Elektrické ovládání žaluzií:
- A) Elektrické ovládání žaluzií 24V (na tlačítko) – pevný světlík
Na žaluzii je připevněn motor 24V, kteý se ovládá tlačítkem na zdi.
schema zapojení_03
- B) Elektrické ovládání žaluzií 24V (na dálkové ovládání) – pevný světlík
Na žaluzii je připevněn motor 24 V a přijímač signálu RTS. Žaluzie světlíku se ovládá dálkově ovladačem Telis.
schema zapojeni_04 , ovladač Telis
- C) Elektrické ovládání žaluzií 24V (na tlačítko) – elektricky větrací světlík 230V
Na žaluzii je připevněn motor 24V, který se ovládá tlačítkem na zdi, tlačítkem lze ovládat i motor 230V pro denní větrání.
schema zapojeni_02
- D) Elektrické ovládání žaluzií 24V (na dálkové ovládání) – elektricky větrací světlík 230V
Na žaluzii je připevněn motor 24 V a přijímač signálu RTS. Žaluzie světlíku se ovládá dálkově ovladačem Telis, kterým lze ovládat i motor 230V pro denní větrání s použitím přijímače signálu RTS.
schema zapojeni_01 , ovladač Telis
Žaluzie – doplňující info k montáži el. žaluzie v kombinaci s otvíravým světlíkem
Žaluzie – údržba:
Žaluzie – původní el. schémata:
