Požární PLOCHÝ skleněný světlík – AAG (ALLUX Aluminium Glass)
| Vlastnost | Hodnota |
|---|---|
| Reakce na oheň | Třída |
| Součinitel prostupu tepla – výplň | Ut |
| Součinitel prostupu tepla – světlík bez manžety | Ur |
| Součinitel prostupu tepla – světlík s manžetou | Urc |
| Zatížení působící nahoru | UL |
| Zatížení působící dolů | DL |
| Vlastnost | Hodnota |
|---|---|
| Odolnost proti kyvadlovému nárazu | 1B1 |
| Propustnost vzduchu | AP |
| Vzduchová neprůzvučnost | Rw |
| Vodotěsnost | vyhovuje |
| Náraz tvrdým tělesem | vyhovuje |
| Radiační vlastnosti | tD65 /g |
AAG světlíky s novým Al profilem vynikají moderním vzhledem a výbornými termoizolačními parametry.
AAG světlíky mají bezkonkurenční design použitím skla a eloxovaného hliníku.
Volitelně lze použít přesklívací kopuli se šrouby jako ochranu před zašpiněním, výhodou je samočistící efekt.
AAG světlíky splňují nejvyšší požadavky na stavební výplně:
- třída reakce na oheň vybraných částí A1 dle ČSN EN 13 501-1,
- součinitel prostupu tepla Ut od 0,30 W/m2.K,
- třída odolnosti proti nárazu 1B1.
Novinkou je nabídka Al rámu plochého světlíku také v matném odstínu RAL 7021 antracit.
(toto provedení nelze kombinovat s přesklívací kopulí).
AAG Plochý skleněný světlík v hliníkovém rámu
1) S drátosklem – odkapávání dle ČSN 73 0865, reakce na oheň třída A pro kompletní světlík včetně rámu dle ČSN EN 13 501-1

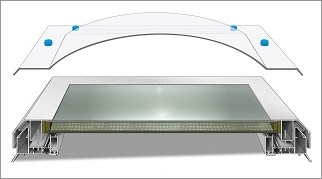

Zasklení ploché s ochranou proti odkapávání drátosklem, izolační bezpečnostní sklo
horní vrstva – izolační bezpečnostní sklo, vrchní kalené sklo pro odolnost proti rozbití, spodní drátosklo
(označení se sklem tl. 6mm – iplus 1.1.6-16-6, označení se sklem tl. 8mm – iplus 1.1.8-16-6)
volitelná ochrana proti zašpinění – přesklívací kopule, lze volit materiál PMMA, PET-G nebo HEAT STOP (doporučujeme pro aplikace s uložením světlíku do sklonu 5 st.)
hliníkový AAG rám s přerušeným tepelným mostem
Reakce na oheň:
s ocelovým podstavcem = Třída A1, s PVC podstavcem = Třída E
Součinitel prostupu tepla Ut/Ur/Urc (W/m2K): 1,0/1,4/1,2(1,5) W/m2.K
Radiační vlastnosti (tD65/g) = 67%/0,46
UL = 3000, DL = 2500, 1B1, AP 4, Rw = NPD
Technické informace
- Technický list č. 1 ( zasklení + FeZn manžeta )
- Technický list č. 2 ( zasklení + PVC manžeta s Fe oplechováním )
- Rozměrová řada (při použití PVC manžety s Fe oplechováním) , Rozměrová řada (při použití FeZn manžety)
Technické výkresy (v PDF a DWG)
ploché zasklení, manžeta FeZn kolmá pdf dwg ploché zasklení, manžeta FeZn šikmá pdf dwg ploché zasklení, manžeta PVC (s Fe oplechováním, kolmá) pdf dwg
2x bez DRÁTOSKLA – reakce na oheň třída A pro kompletní světlík včetně rámu dle ČSN EN 13 501-1
1) Zasklení ploché s reakcí na oheň, izolační bezpečnostní sklo
horní vrstva – izolační bezpečnostní sklo Iplus Advenced 6-16-VSG 44.2,1.0 – vrchní kalené pro odolnost proti rozbití – spodní lepené bezpečnostní sklo
volitelná ochrana proti zašpinění – přesklívací kopule, lze volit materiál PMMA, PET-G nebo HEAT STOP (doporučujeme pro aplikace s uložením světlíku do sklonu 5 st.)
hliníkový AAG rám s přerušeným tepelným mostem
Reakce na oheň:
s ocelovým podstavcem = Třída A1, s PVC podstavcem = Třída E
Součinitel prostupu tepla Ut/Ur/Urc (W/m2K): 1,0/1,4/1,2(1,5) W/m2.K
Radiační vlastnosti (tD65/g) = 75%/0,55
UL = 3000, DL = 2500, 1B1, AP 4, Rw = NPD
Technické informace
- Technický list č. 1 ( zasklení + FeZn manžeta )
- Technický list č. 2 ( zasklení + PVC manžeta s Fe oplechováním )
- Rozměrová řada (při použití PVC manžety s Fe oplechováním) , Rozměrová řada (při použití FeZn manžety)
Technické výkresy (v PDF a DWG)
ploché zasklení, manžeta FeZn kolmá pdf dwg ploché zasklení, manžeta FeZn šikmá pdf dwg ploché zasklení, manžeta PVC (s Fe oplechováním, kolmá) pdf dwg
2) Zasklení ploché s reakcí na oheň, vrstvené izolační trojsklo ESG Energy
horní vrstva – vrstvené izolační trojsklo ESG Energy 6T-16-4-16-VSG 33.2 (4T-16-4-16-VSG 33.2) vrchní kalené sklo s termoodrazivou vrstvou, spodní bezpečnostní sklo
volitelná ochrana proti zašpinění – přesklívací kopule, lze volit materiál PMMA, PET-G nebo HEAT STOP (doporučujeme pro aplikace s uložením světlíku do sklonu 5 st.)
hliníkový AAG rám s přerušeným tepelným mostem
Reakce na oheň:
s ocelovým podstavcem = Třída A1, s PVC podstavcem = Třída E
Součinitel prostupu tepla Ut/Ur/Urc = 0,5/1,0/0,96(1,3) W/m2.K
Radiační vlastnosti (tD65/g) = 61%/0,41
UL = 3000, DL = 2500, 1B1, AP 4, Rw = NPD
Technické informace
- Technický list č. 1 ( zasklení + FeZn manžeta )
- Technický list č. 2 ( zasklení + PVC manžeta s Fe oplechováním )
- Technický list č. 3 ( zasklení + PVC manžeta )
- Rozměrová řada (při použití PVC manžety s Fe oplechováním) , Rozměrová řada (při použití FeZn manžety)
Technické výkresy (v PDF a DWG)
ploché zasklení trojsklo, manžeta FeZn kolmá pdf dwg ploché zasklení trojsklo, manžeta FeZn šikmá pdf dwg ploché zasklení trojsklo, manžeta PVC (s Fe oplechováním, kolmá) pdf dwg ploché zasklení trojsklo, manžeta PVC kolmá pdf dwg ploché zasklení trojsklo, manžeta PVC šikmá pdf dwg ploché zasklení trojsklo, přechodový rám pdf dwg
- rádi Vám zpracujeme cenovou kalkulaci na míru – vyplňte prosím náš on-line poptávkový formulář
Pozor !
- ke každému požárnímu plochému zasklení potřebujete i požární světlíkovou manžetu (podstavec), ke které se připevňuje ploché zasklení
Varianty požární světlíkové manžety:
- 1) manžeta z PVC s Fe oplechováním
- 2) manžeta ocelová, bílá (nedoporučujeme pro bytové účely)
- každý požární světlík lze také doplnit některými typy denního větrání (otvírače světlíků)
